헤드램프 전구 교체 (아반떼 HD)

본 글은 아반떼 (HD) 차량의 전조등 전구 교체에 대한 내용이다.

차량 전구 교체는 매우 간단한 작업이다.

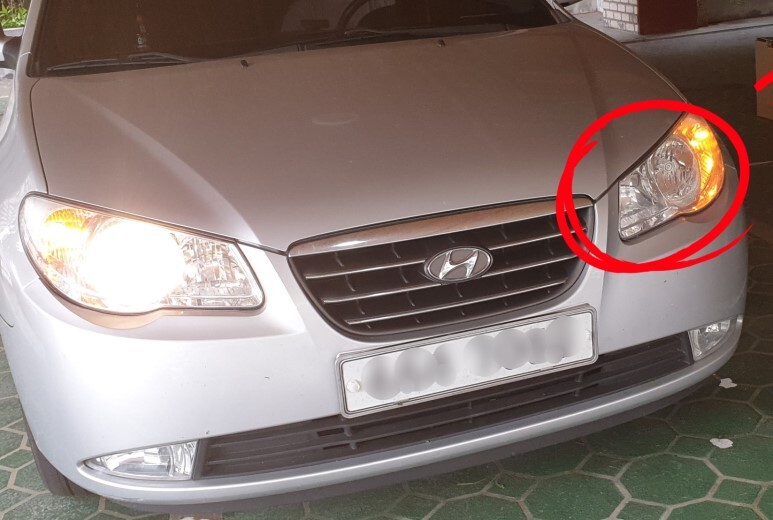

위 사진처럼 좌측 전조등이 작동하지 않는다.

전조등이 나오지 않는 원인은 여러 개지만, 할로겐램프를 사용하는 경우 일반적으로 전구가 나간 경우이다.



이걸 모르는 사람은 없겠지만,

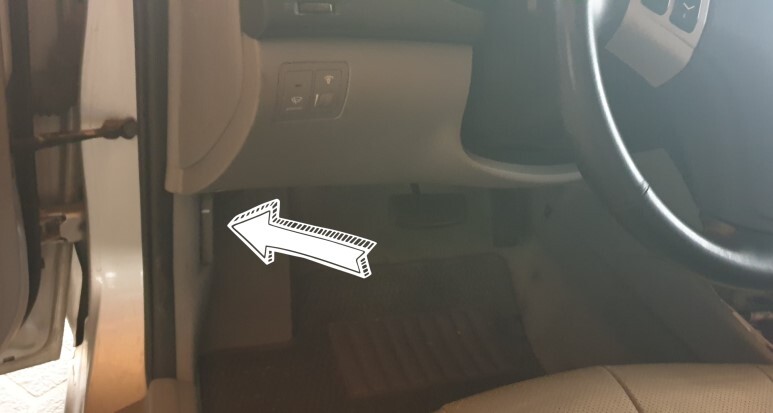

운전석 아래쪽, 레버를 이용해서 앞쪽의 후드를 연다.

보통 소형차, 혹은 연식이 어느 정도 있는 차에서는 후드의 고정 장치가 위 사진과 같이 지지대로 되어있다.

후드를 열고 지지대로 고정시킨다.

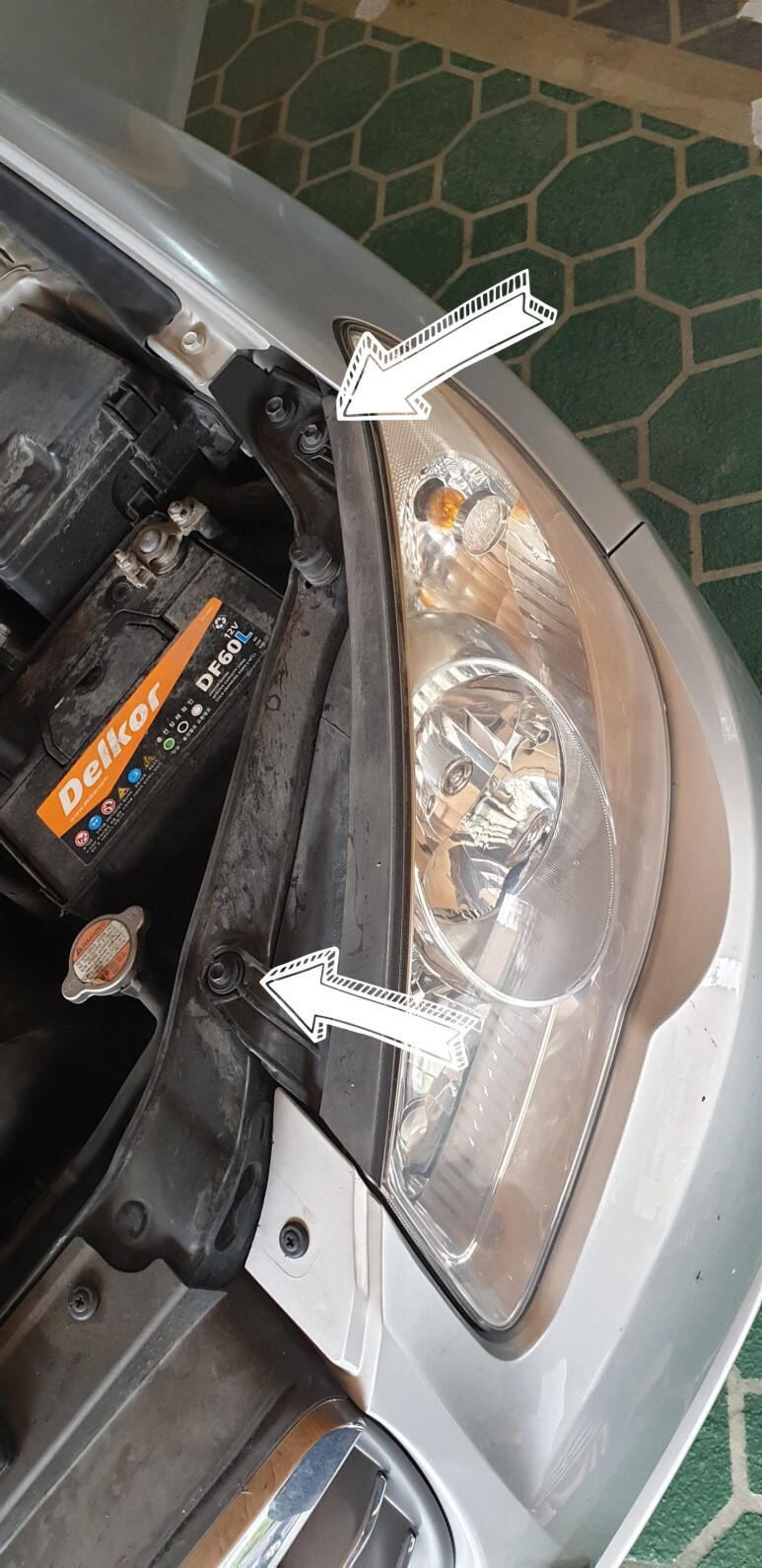

위 사진과 같이, 헤드램프는 후드를 열면 보이는 두 개의 볼트로 고정되어 있다.

두 개의 볼트를 풀어준다.

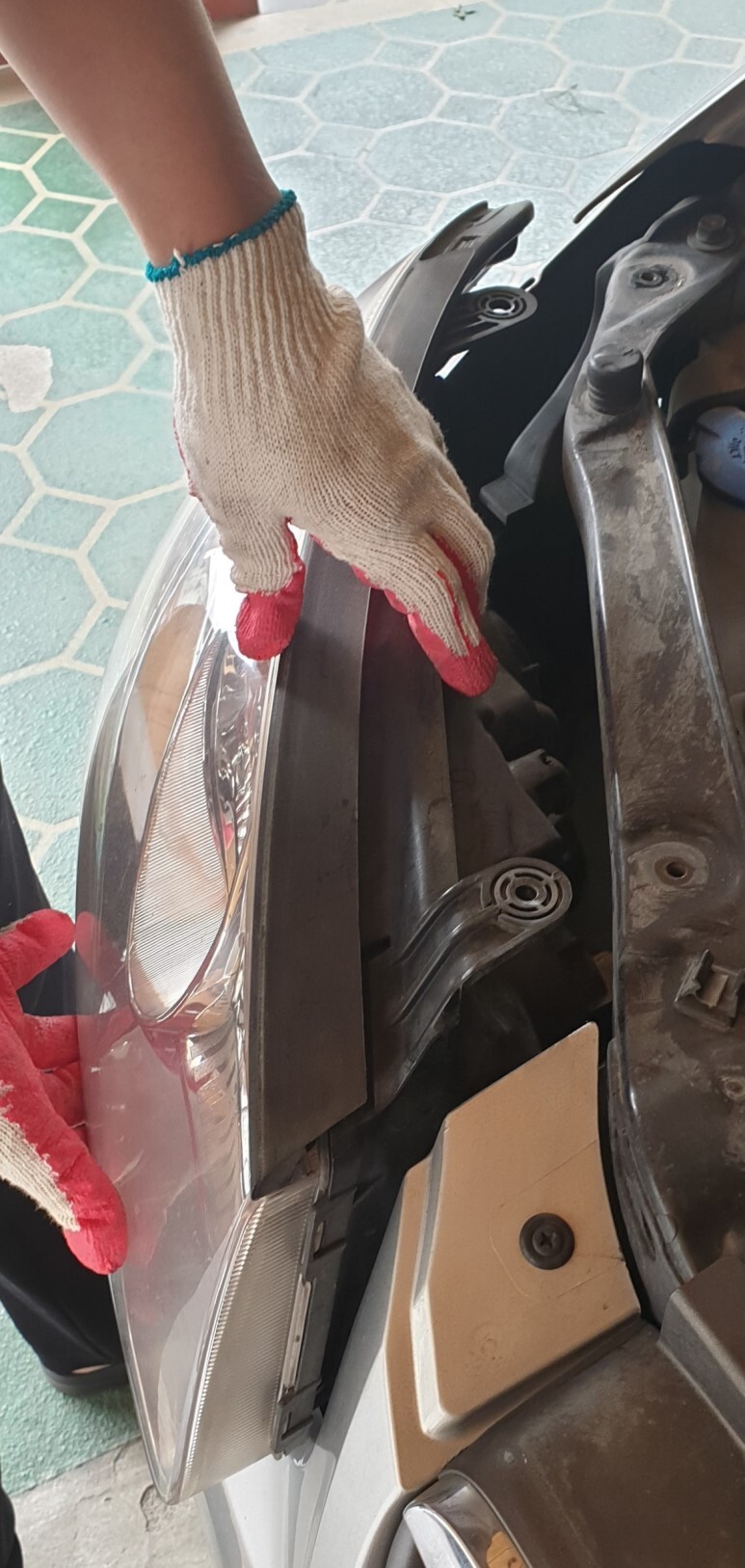

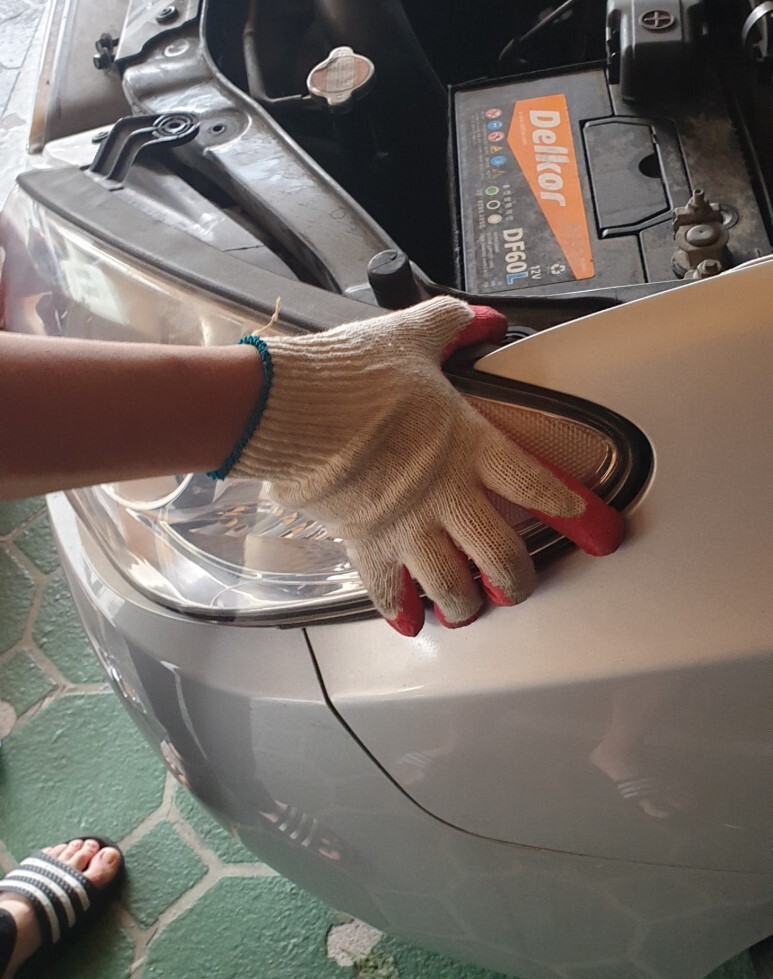

후드 안쪽으로 손을 넣어서 밀면서 뽑으면 쉽게 뽑힌다.

잘 안 뽑힌다면 손으로 툭툭 치고 흔들면서 뽑으면 쉽게 뽑을 수 있다.

헤드램프 뒤쪽에 와이어 커넥터가 꼽혀 있다.

커넥터를 뽑고 헤드램프를 완전히 분리한다.

위 사진처럼 깔끔하게 분리된다.

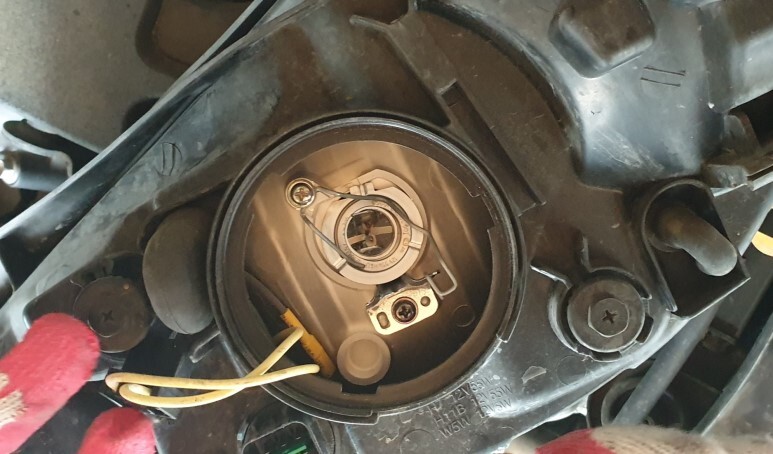

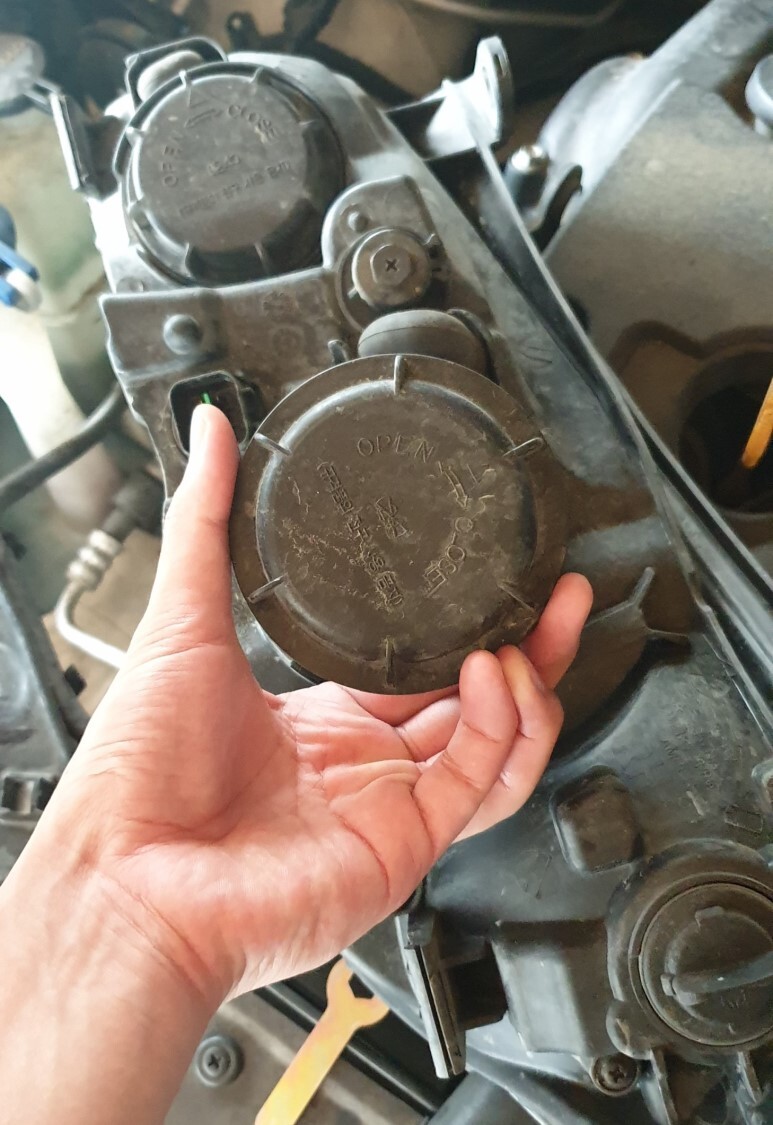

헤드램프의 전조등 전구가 들어가는 뚜껑을 돌려서 제거한다.

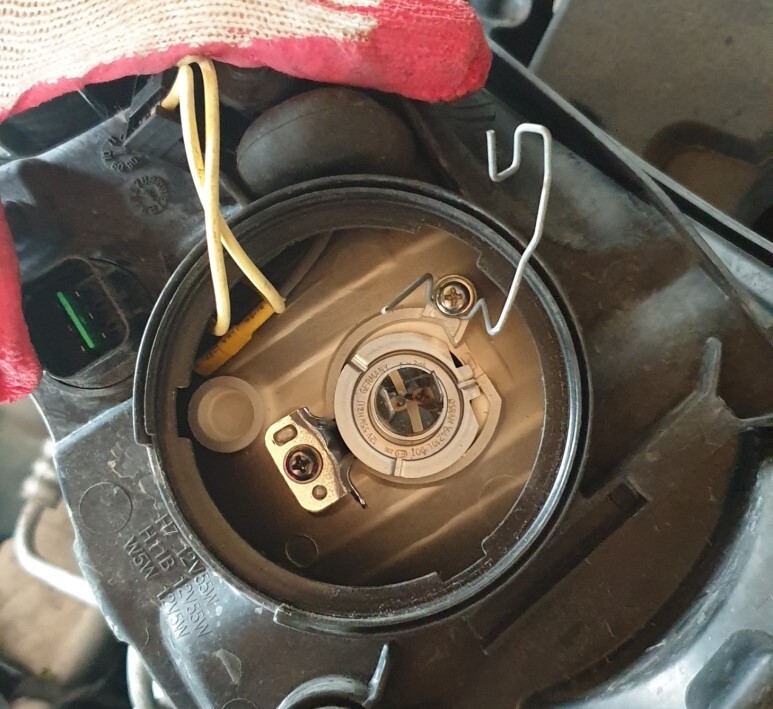

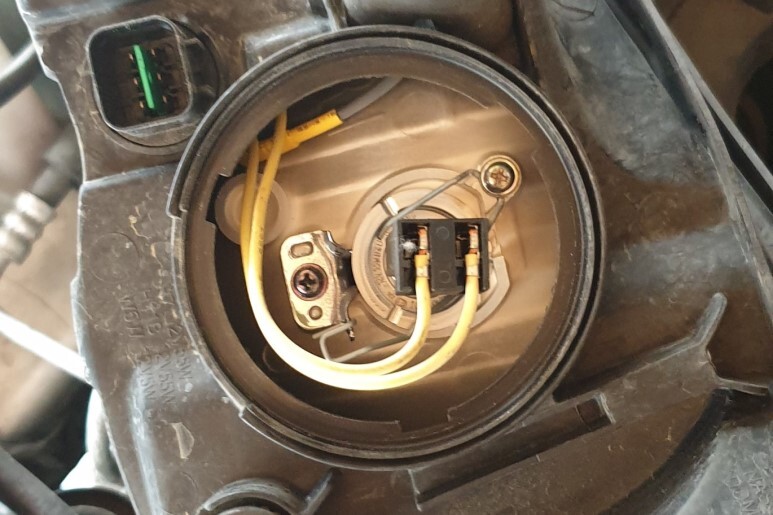

열어보면 정말로 간단한 구조가 보인다.

"전기가 공급되는 2가닥의 전선 (±선)", "전구를 고정하는 핀", "전구" 뿐이다.

전원 커넥터를 뽑는다.

​

전구를 고정하는 핀을 제거한다.

핀의 긴 부분을 눌러서 옆으로 이동하면 핀 이 위 사진과 같이 제거된다.

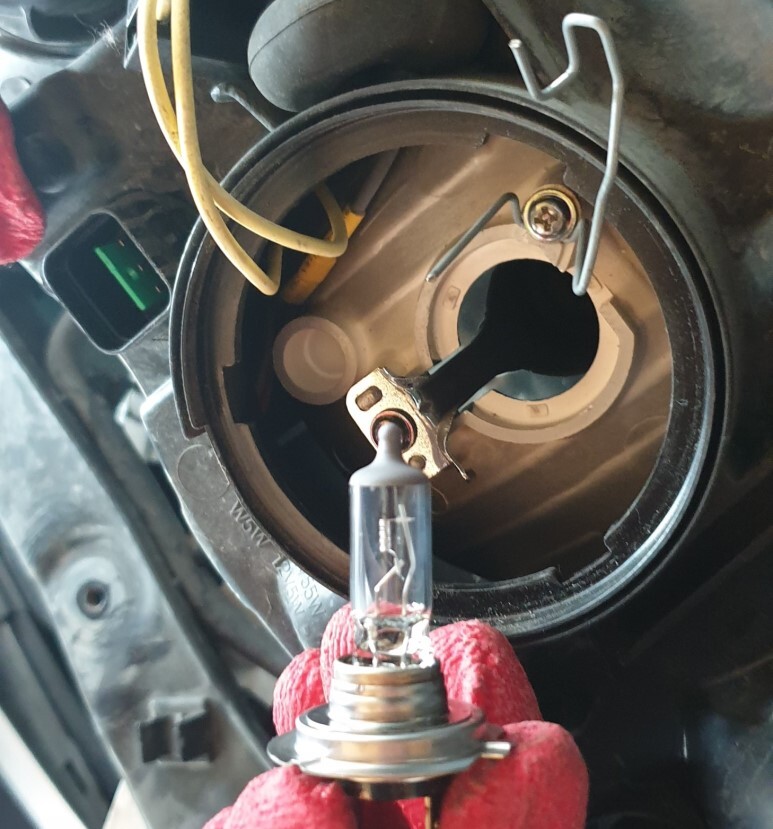

고장 난 전구를 제거하고 새로운 전구를 꼽는다.

전구를 꼽을 때, 홈을 맞춰서 끼워야 한다.

​

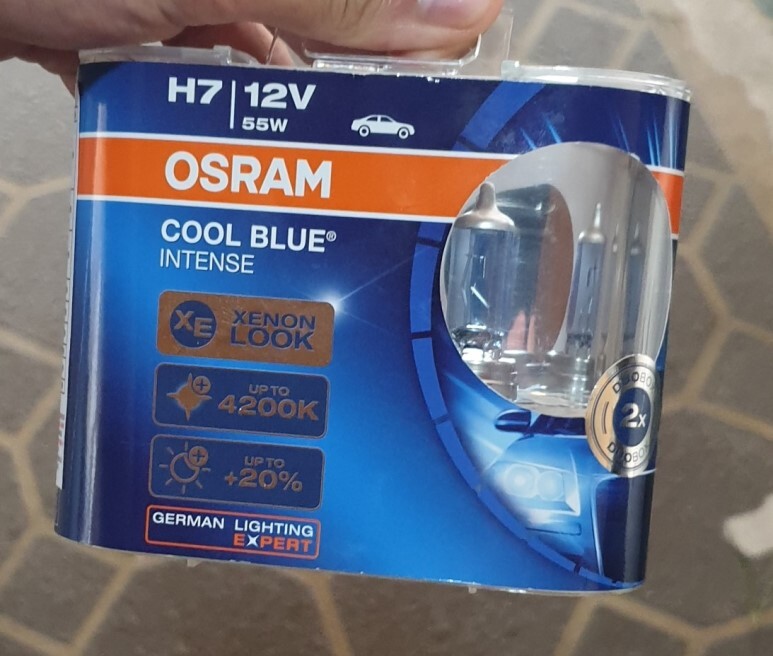

해당 차량의 전조등 램프 규격은 H7이다.

이때, 할로겐램프의 차량의 경우에는 할로겐램프로 교체해야 한다.

LED 및 HID 전구로 교체하면 불법이다.

등화류 튜닝은 거의 웬만하면 불법이다.

(등화류는 튜닝을 자제하자. 주변에 운행하는 차량들에게 불편함을 주는 일은 없도록...눈뽕 극혐)

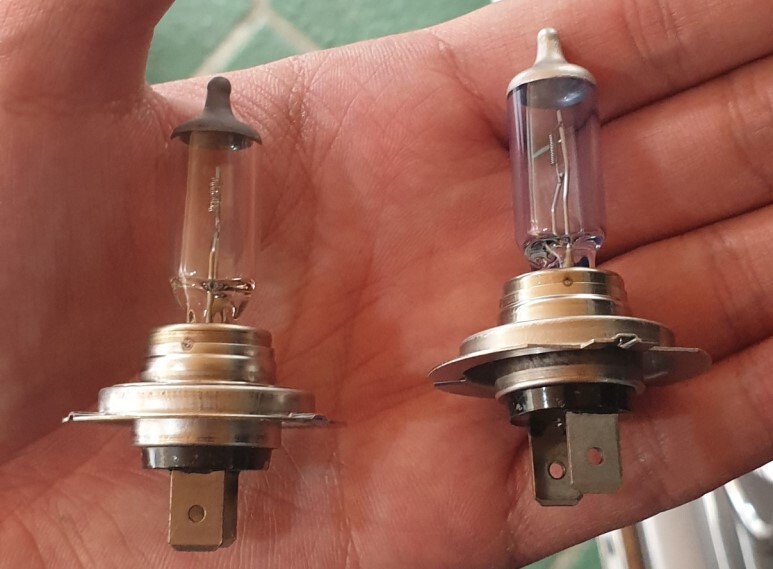

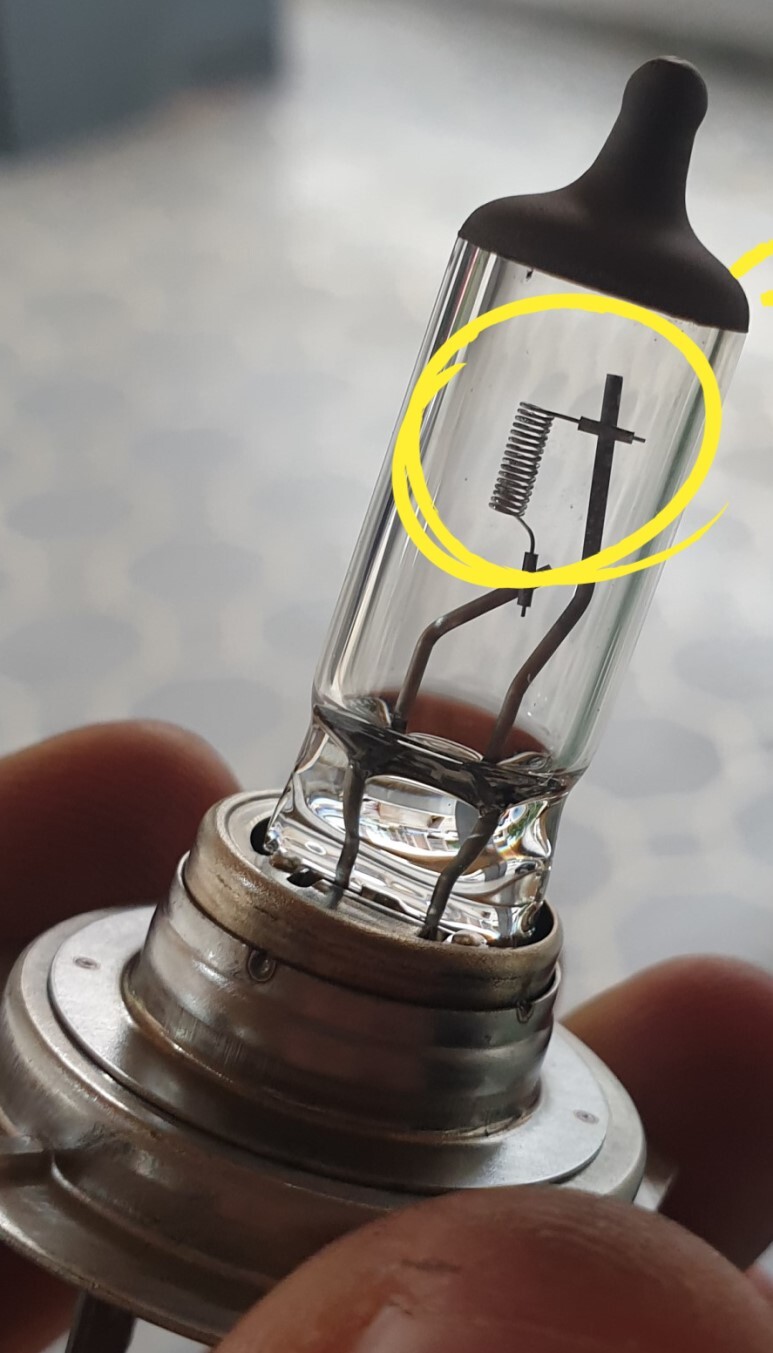

고장 난 전구와, 새 전구를 비교해 보면 필라멘트 부분이 노후되어 끊어진 것을 확인할 수 있다.

아까 헤드램프를 연결하는 커넥터를 다시 연결하고 정상적으로 동작하는 것을 확인하자.

무엇을 하든 작업 중간중간에 확인을 해야 한다.

​

해드램프를 다시 조립한다.

이때, 헤드램프의 끝부분부터 끼워서 넣는다는 생각으로 조립하면 쉽다.

헤드램프를 고정하는 두 개의 볼트를 쪼인다.

​

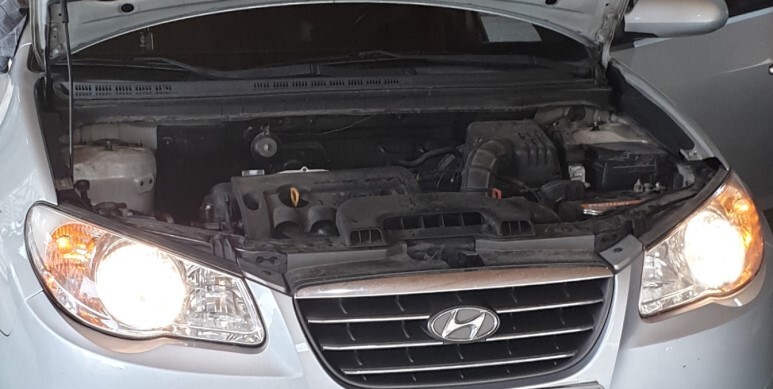

위 사진처럼, 두 개의 전조등 모두 교체하였고, 정상 동작한다.

---

램프가 파손된 게 아니라, 전구만 교체하는 거라면 정말 쉽다.

집에 있는 간단한 공구로도 충분히 교체할 수 있다.

​

고급차라면 후드에 커버 어셈블리가 많아서 조금 불편하다.

---
