[QEMU][GDB] Kernel Debugging (arm64)

목적

• QEMU & GDB를 이용해서 Kernel Debugging
• HW 가상화 기능을 이용 : Host/Target이 서로 다른 상황(Host: Ubuntu x86, Target: arm64)



---

QEMU arm64 실행방법



QEMU의 HW 가상화 기능을 이용해서 arm64 kernel을 실행하는 방법은 아래 링크 참조

[QEMU][BusyBox] MainLine Kernel Emulation(arm64) (tistory.com)

[QEMU][BusyBox] MainLine Kernel Emulation(arm64)



---



Kernel Build



Debug Information 포함 Configuration 설정



2개의 Configuration 활성화

• CONFIG_DEBUG_INFO
• CONFIG_GDB_SCRIPTS

1개의 Configuration 비활성화

• CONFIG_DEBUG_INFO_REDUCED

cd linux
make ARCH=arm64 O=../out menuconfig -j$(nproc) CROSS_COMPILE=aarch64-linux-gnu-



menuconfig 화면에서 다음 기능들 포함하도록 선택 및 활성화

• Kernel hacking
  • Compile-time checks and compiler options
    • Debug information
      • Rely on the toolcahin's implicit default DWARF version (=CONFIG_DEBUG_INFO - ON)
• Kernel hacking
  • Compile-time checks and compiler options
    • Provide GDB scripts for kernel debugging (=CONFIG_GDB_SCRIPTS - ON)
• Kernel hacking
  • Compile-time checks and compiler options
    • Reduce debugging information (=CONFIG_DEBUG_INFO_REDUCED - OFF)





Kernel Build

make ARCH=arm64 O=../out -j$(nproc) CROSS_COMPILE=aarch64-linux-gnu-



kernel version 5.19의 경우 gdb helper script 실행 문제가 있다.

build output directory에서 vmlinux-gdb.py를 아래와같이 수정한다.

import os
import os.path

sys.path.insert(0, os.path.dirname(os.path.abspath(__file__)) + "/scripts/gdb")

try:
    gdb.parse_and_eval("0")
    gdb.execute("", to_string=True)
except:
    gdb.write("NOTE: gdb 7.2 or later required for Linux helper scripts to "
              "work.\n")
else:
    import linux.utils
    import linux.symbols
    import linux.modules
    import linux.dmesg
    import linux.tasks
    import linux.config
    import linux.cpus
    import linux.lists
    import linux.rbtree
    import linux.proc
    import linux.constants
    import linux.timerlist
    import linux.clk
    import linux.genpd
    import linux.device



---



QEMU 실행



qemu-system-aarch64 \
-s \
-S \
-machine virt \
-cpu cortex-a57 \
-smp 4 \
-m 2048 \
-kernel out/arch/arm64/boot/Image \
-initrd busybox/initramfs.gz \
-append "rdinit=/sbin/init root=/dev/ram rootfstype=ramfs rw nokaslr" \
-nographic



Debug Option

• -s
  • "-gdb tcp::1234" 동일한 의미, 1234번 포트를 사용해서 gdb 접근
• -S
  • 프로그램을 실행하지 않고 대기함 (=freeze CPU)
• -append "nokaslr"
  • Kernel Symbol의 Address Randomize 기능 해제



---



GDB 실행



약간의 GUI기능이 포함된 cgdb를 사용한다.



Debugger 설치

sudo apt install cgdb # 설치하지 않아도 무방
sudo apt install gdb-multiarch



실행중인 QEMU를 Debugging



다른 Terminal에서 GDB 실행한다.

Kernel Build Output Directory로 이동하여 GDB 실행.

cd out
gdb-multiarch vmlinux

(gdb) set architecture aarch64
(gdb) target remote :1234
(gdb) source vmlinux-gdb.py
(gdb) set print pretty on

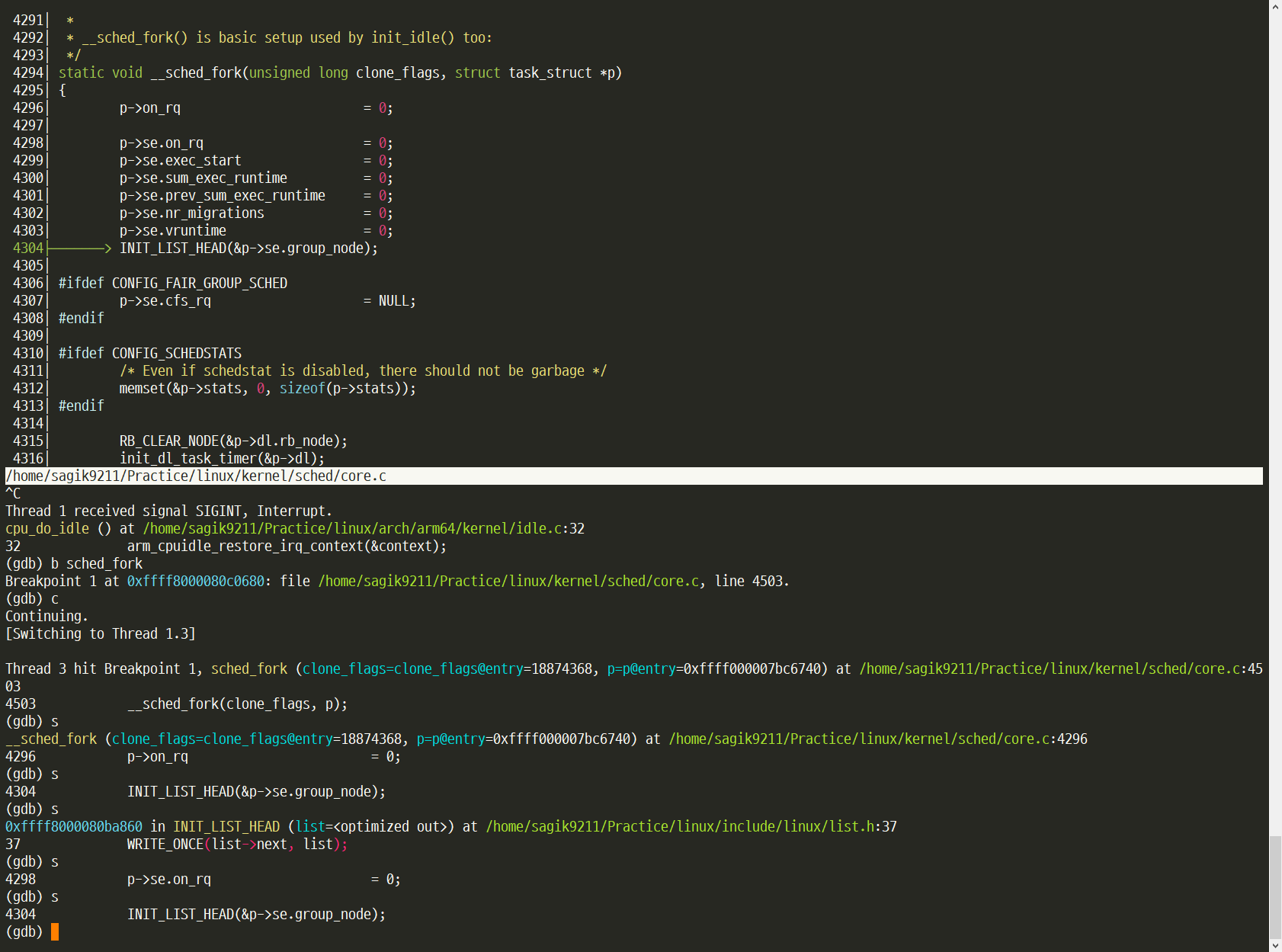

실행 화면



만약, gdb 실행 후, 몇가지 command를 자동으로 실행시키고 싶다면,

ex 옵션을 사용하면 실행하면서 자동으로 command 실행가능하도록 설정 가능

## run_gdb_vmlinux.sh

gdb-multiarch \
     -ex 'set architecture aarch64' \
     -ex 'target remote :1234' \
     -ex 'source vmlinux-gdb.py' \
     -ex 'set print pretty on' \
     vmlinux





---



자주 사용하는 GDB 명령어



• c
  • Break Point를 만날때까지 실행
• n
  • 다음 라인 실행, 함수 만나면 실행
• s
  • 다음 라인 실행, 함수 만나면 안으로 들어감
• Ctrl+c
  • 현재 실행중인 프로그램 중지
• info thread
  • thread 정보 표시 (QEMU에서는 CPU 정보 표시)
• thread 3
  • 3번 thread로 전환 (QEMU에서는 3번 CPU로 전환)
• info locals
  • 지역 변수 정보
• info arg
  • 함수의 인자 정보
• layout src
  • 현재 실행중인 소스코드 정보
• layout asm
  • 현재 실행중인 assembly 정보
• layout regs
  • 현재 Core의 register 정보
• Ctrl+x, A
  • layout 끄기
• p aaa
  • 전역 변수 aaa 출력
• ptye struct task_struct
  • "struct task_struct"의 type definition
• bt
  • back trace 출력
• Ctrl+z
  • GDB 종료



---



GDB kernel helper script 명령어



• lx-dmesg
  • log buffer 출력
• p $lx_current()
  • 현재 task 정보 출력
• p $lx_per_cpu("runqueues")
  • per_cpu 변수 runqueues 출력





---



Version 정보



Kernel : v5.19
BusyBox : v1.36
QEMU : v7.0.0
GDB : v12.1



---
